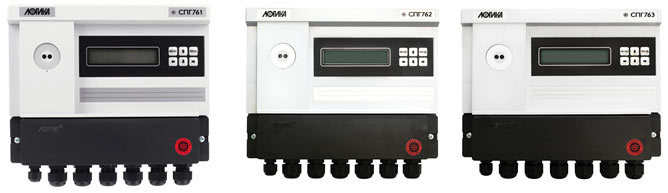

СПГ761.2, СПГ762.2, СПГ763.2 Корректоры

Раздел:

Назначением корректоров газов и газовых смесей является измерение сигналов, получаемых от расходомеров, датчиков давления и датчиков температуры, установленных на газопроводах, транспортирующих различные газы, а так же углеводородные смеси и приведение расхода и объема газов к стандартным условиям (tс=20⁰С, Рс=0,10132 МПа).

Информация
Документация
Смотрите также

Использование конкретных моделей корректоров газа обусловлено спецификой предприятий поставляющих и потребляющих энергоресурсы и составом используемых газов и углеводородных смесей.

Модель СПГ761.2 – для учета природного газа

Универсален по методам измерений расхода и типам входных сигналов.

Конфигурация входов:
- 8I+ 4F+ 4R (без подключения адаптеров АДС97),
- 12I+ 8F+ 8R (с одним адаптером АДС97),
- 16I+12F+12R (с двумя адаптерами АДС97).
Назначение и область применения

Корректоры СПГ761 (мод. 761.1, 761.2), предназначены для измерения электрических сигналов, соответствующих параметрам природного газа, и последующего вычисления расхода и объема газа, приведенных к стандартным условиям (Тc=20 °С, Рc=0,101325 МПа).

Корректоры применяются в составе измерительных комплексов (систем) и обеспечивают комплексное решение широкого круга задач:
- коммерческий учет потребления и отпуска природного газа;
- контроль технологических параметров потока газа;
- организация систем диспетчеризации и контроля потребления газа.
Модель СПГ762.2 – для учета технических газов: азота, аммиака, аргона, ацетилена, водорода, воздуха, гелия, кислорода, метана, пропилена, окиси углерода, двуокиси углерода, хлора, этилена, природного, доменного и коксового газов

Универсален по методам измерений расхода и типам входных сигналов.

Конфигурация входов:
- 8I+ 4F+ 4R (без подключения адаптеров АДС97),
- 12I+ 8F+ 8R (с одним адаптером АДС97),
- 16I+12F+12R (с двумя адаптерами АДС97).
Назначение и область применения

Корректоры СПГ762 (мод. 762.1, 762.2), предназначены для измерения электрических сигналов, соответствующих параметрам чистых газов и газовых смесей различного состава, и последующего вычисления расхода и объема газа, приведенных к стандартным условиям (Тс=20 °С, Рс=0,101325 МПа).
Корректоры рассчитаны для работы в составе измерительных комплексов (систем), предназначенных для учета азота, аргона, аммиака, ацетилена, водорода, воздуха, гелия, доменного газа, кислорода, коксового газа, метана, природного газа, пропилена, окиси углерода, двуокиси углерода, хлора и этилена.

Корректоры обеспечивают комплексное решение широкого круга задач:
- коммерческий учет газов;
- контроль технологических параметров потока газа;
- организация систем диспетчеризации и контроля потребления газа.
Модель СПГ763.2 – для учета попутных газов, газовых конденсатов, ШФЛУ

Универсален по методам измерений расхода и типам входных сигналов.

Конфигурация входов:
- 8I+ 4F+ 4R (без подключения адаптеров АДС97),
- 12I+ 8F+ 8R (с одним адаптером АДС97),
- 16I+12F+12R (с двумя адаптерами АДС97).
Назначение и область применения

Корректоры СПГ763 (мод. 763.1 и 763.2), предназначены для измерения электрических сигналов, соответствующих параметрам газообразных, жидкостных и газожидкостных углеводородных смесей с последующим расчетом значений массы, а также расхода и объема (для стабильных жидкостных и газовых смесей), приведенных к стандартным условиям (Тс=20 °С, Рс=0,101325 МПа).

Корректоры рассчитаны для работы в составе измерительных комплексов (систем), предназначенных для учета:
- стабильных и нестабильных газовых конденсатов;
- широкой фракции легких углеводородов (ШФЛУ);
- однородных углеводородных жидкостей (товарные автобензины, дизельное топливо и др.);
- углеводородных газовых смесей (попутный газ при нефтедобыче).
Корректоры обеспечивают комплексное решение широкого круга задач:
- коммерческий учет потребления и отпуска углеводородных смесей;
- контроль технологических параметров потока углеводородной смеси;
- организация систем диспетчеризации и контроля потребления углеводородной смеси.
Технические характеристики

Дополнительное оборудование
