Рельсовые направляющие SBC

• Информация
• Документация
• Смотрите также

•

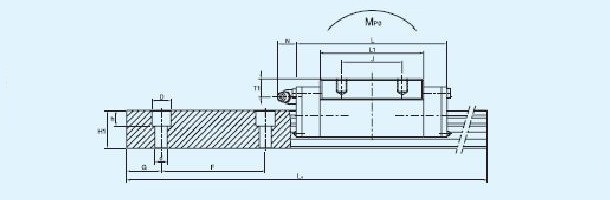

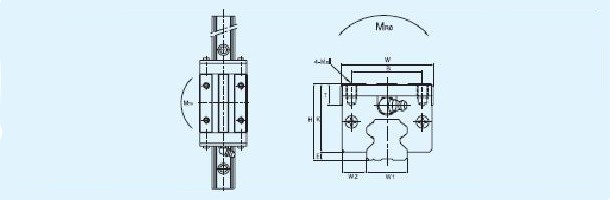

  Единицы измерения: мм

  Тип	Монтажные размеры					Размеры блока
  	В ы с о т а, H	E	W2	Ш и р и н а, W	Д л и н а, L	Монтажное отверстие		L2	К	T	Ниппель
  						В x J	М х I				Монтажное отверстие	Т1	N
  SBG 15 SL	28	3	9.5	34	60,8	26x26	M4x5	38,8	25	8	Ø 3,5	8	8
  SBG 20 SL	30	3,5	12	44	77,2	32x36	M5x8	50,8	26,5	8	M6x0,75	7	9,8
  SBG 20 SLL	30	3,5	12	44	93,2	32x50	M5x8	66,8	26,5	8	M6x0,75	7	9,8
  SBG 25 SL	40	6,5	12,5	48	86,9	35x35	М6x8	59,5	33,5	12	М6х0,75	10,5	9,8
  SBG 25 SLL	40	6,5	12,5	48	106,4	35x50	М6х8	79	33,5	12	М6x0,75	10,5	9,8
  S3G 30 SL	45	7	16	60	102,5	40x40	M8x10	70,4	38	12	M6x0,75	11,5	10,7
  S3G 30 SLL	45	7	16	60	125	40x60	M8x10	92,9	38	12	M6x0,75	11,5	10,7
  SBG 35 SL	55	7,5	18	70	112,6	50x50	M8x12	80,4	47,5	15	М6х0,75	16,5	10,7
  SBG 35 SLL	55	7,5	18	70	138,1	50x72	М8x12	105,9	47,5	15	М6x0,75	16,5	10,7
  SBG 45 SL	70	10	20.5	36	140,4	60x60	М10x17	98	60	15	M6x0,75	20,5	11
  SBG 45 SLL	70	10	205	36	1724	60x60	M10x17	130	60	15	M6x0,75	20,5	11
  SBG 55 SL	80	13	23,5	100	164,8	75x75	M12x18	118	67	18	PT 1/8	22	11
  SBG 55 SLL	80	13	23,5	100	202,8	75x95	M12x18	156	67	18	РТ 1/8	22	11
  SBG 65 SL	90	17,5	31,5	126	195,2	76x70	M16x20	147	72,5	23	PT 1/6	15	11
  SBG 65 SLL	90	17,5	31,5	126	255,2	16X120	M16x20	207	72,5	23	РT 1/6	15	11










  Единицы измерения: мм

  Размер рельса						Нагрузочная способность					Вес
  Ш и р и н а, W1	В ы с о т а, H1	Ш а г, F	Монтажное отверстие d x D x h	G	Максим. длина рельса L0max	Динмачиская C(N)	Стационарная C0(N)	Стационарный момент (кгс*м)			Каретки (кг)	Рельс (кг/м)
  								MRO	MPO	MYO
  15	15	60	4,5x7,5х5,3	20	3,000	6,330	13,426	7	5	5	0,20	1,45
  20	17,5	60	6x9,5x8,5	20	4,000	14,210	25,1	22	18	18	0,33	2,20
  20	17,5	60	6x9,5x8,5	20	4,000	16,91	36,55	29	32	32	0,45	2,20
  23	21,8	60	7x11x9	20	4,000	20,972	39,200	36	32	31	0,56	3,10
  23	21,8	60	7x11x9	20	4,000	24,667	48,089	44	50	49	0,73	3,10
  28	25	80	9x14x12	20	4,000	29,204	53,802	60	50	49	0,98	4,45
  28	25	80	9x14x12	20	4,000	35,300	67,904	75	81	80	1,28	4.45
  34	29	80	9x14x12	20	4,000	36,808	68,698	96	75	73	1,63	6,40
  34	29	80	9x14x12	20	4,000	46,070	90,405	126	133	131	2,12	6,40
  45	38	105	14x20x17	22,5	4,000	61,642	110,662	202	159	157	2,98	11,25
  45	38	105	14x20x17	22,5	4,000	75,597	138,552	250	238	235	3,75	11,25
  53	45	120	16x23x20	ЗО	4,000	91,209	156,918	344	274	270	4,52	15,25
  53	45	120	16x23x20	30	4,000	111,847	196,686	427	413	405	5,68	15,25
  63	58,5	150	18x26x22	35	4,000	147,980	240,100	629	495	484	7,43	23,90
  63	58,5	150	18x26x22	35	4,000	189,140	320,460	834	850	830	12,05	23,90

  1кН=102 кг*с
