СЗ-1 Сигнализаторы загазованности
| Раздел: | Системы САКЗ |
Сигнализаторы загазованности природным газом СЗ-1 предназна¬чены для непрерывного автоматического контроля содержания углеводородного газа (природного по ГОСТ 5542) или метана в воздухе котельных и других коммунально-бытовых и производственных помещений.
- Информация
- Документация
- Смотрите также
-
Сигнализаторы служат для оповещения персонала световыми и звуковыми сигналами при возникновении опасных концентраций контролируемого газа.Сигнализаторы могут применяться как в составе систем автоматического контроля загазованности САКЗ-МК®, так и самостоятельно.
Тип сигнализатора: стационарный, непрерывного действия, одноканальный, с диффузионной подачей контролируемой среды.
Принцип действия:
Принцип действия сигнализатора основан на преобразовании уровня концентрации газа в напряжение (сигнализаторы с полупроводниковым сенсором) или цифровой код (сигнализаторы с оптическим сенсором). Полученная величина сравнивается с заданным при калибровке значением, соответствующим пороговому уровню загазованности. Если измеренная концентрация равна или превышает пороговый уровень, то формируются звуковые, световые и управляющие сигналы в соответствии с логикой работы, в том числе, сигнал для закрытия клапана.
Для передачи информации о своем состоянии и состоянии клапана на другие устройства (например, диспетчерский пульт) сигнализатор снабжен выходным разъемом.
Модификации:
- СЗ-1-1ГТ
- СЗ-1-1(2)Г
- СЗ-1-1С
- СЗ-1А
- СЗ-1Аi
- СЗ-1Е
Сигнализатор загазованности СЗ-1-1ГТ
Может использоваться как в составе систем САКЗ-МК®-1 БЫТОВАЯ и САКЗ-МК®-2 БЫТОВАЯ, так и самостоятельно. Сигнализатор способен управлять электромагнитным клапаном типа КЗЭУГ, контролировать его состояние (закрыт/открыт), а также исправность электромагнита клапана и соединительного кабеля.
Предназначен для непрерывного автоматического контроля атмосферы помещений потребителей газа и оповещения об опасных концентрациях природного газа – ГОСТ 5542-2014 (далее – СН).
Сигнализатор может применяться в жилых одно- и многоквартирных домах, дачах, коттеджах, в котельных и других производственных и коммунально-бытовых помещениях, где газ используется для отопления и приготовления пищи.
Способ отбора проб – диффузионный
Сигнализатор относятся к типу «А» по ГОСТ Р ЕН 50194-1-2012Пример обозначения сигнализатора при заказе: СЗ-1-1ГТ ТУ 4215-001-96941919-2007
Сигнализатор загазованности СЗ-1-1(2)Г
Может использоваться как в составе систем САКЗ-МК®-1, САКЗ-МК®-2, САКЗ-МК®-3 так и самостоятельно. Сигнализатор способен управлять импульсным электромагнитным клапаном типа КЗЭУГ или КЗГЭМ-У, принимать сигналы от другого сигнализатора и передавать информацию о своем состоянии и состоянии подключенного клапана (закрыт/открыт) другому устройству. Сигнализатор может быть с одним (СЗ-1-1Г) или двумя (СЗ-1-2Г) порогами аварийной сигнализации (первый — предупредительный, второй — аварийный).
Предназначены для непрерывного автоматического контроля содержания углеводородного газа (природного по ГОСТ 5542-2014 или метана, далее СН) в воздухе жилых, коммунально-бытовых, производственных помещений и котельных.
Сигнализаторы служат для оповещения персонала световыми и звуковыми сигналами при возникновении опасных концентраций контролируемого газа или неисправности и, при необходимости, управления импульсным электромагнитным клапаном типа КЗЭУГ или КЗГЭМ-У, контроля его состояния (закрыт/открыт), а также исправности электромагнита клапана и соединительного кабеля.
Пример обозначения сигнализатора при заказе:
- Тип сигнализатора.
- Количество порогов срабатывания: 1 или 2.
- Исполнение с выходом для управления клапаном.
- Обозначение технических условий.
Сигнализатор загазованности СЗ-1-1С
Используется для управления импульсным запорным клапаном газоснабжения с дистанционным управлением типа КЗЭДУГ. Сигнализатор работает по одному порогу аварийной сигнализации. СЗ-1-1С может контролировать состояние клапана, связанного с ним.Предназначен для непрерывного автоматического контроля содержания углеводородного газа (природного по ГОСТ 5542 или метана, далее – СН4) в воздухе котельных и других коммунально-бытовых помещений.
Сигнализатор служит для оповещения персонала световыми и звуковым сигналами при возникновении опасных концентраций СН4.Тип сигнализатора: стационарный, непрерывного действия, одноканальный, с диффузионной подачей контролируемой среды, с одним фиксированным порогом аварийной сигнализации.
Сигнализатор способен контролировать состояние клапана, связанного с ним.
Сигнализатор выпускается в «энергонезависимом» исполнении – при внезапном отключении электроэнергии клапан останется открытым.
Пример обозначения сигнализатора при заказе: СЗ–1–1С ТУ 4215-101-96941919-2009
Сигнализаторы загазованности СЗ-1А
Сигнализаторы загазованности природным газом СЗ-1-1АГ, СЗ-1-1АВ предназначены для непрерывного автоматического контроля содержания углеводородного газа (природного – по ГОСТ 5542, или метана СН4) в воздухе котельных, других коммунально-бытовых и производственных помещений.
Сигнализаторы могут применяться как в составе систем автоматического контроля загазованности САКЗ-МК®, так и самостоятельно.
Сигнализаторы служат для оповещения персонала световым и звуковым сигналами о появлении опасных концентраций газа.
Сигнализатор СЗ-1-1АГ способен управлять импульсным электромагнитным запорным клапаном газо¬снабжения типа КЗЭУГ. При отключении электропитания клапан останется открытым. Сигнализатор СЗ-1-1АВ не имеет выхода для управления клапаном. Сигнализатор СЗ-1-1АГ способен контролировать исправность электромагнита клапана и соединительного кабеля.
Предназначены для применения в жилых одно- и многоквартирных домах, дачах, коттеджах, других производственных и коммунально-бытовых помещениях, где газ используется для отопления и приготовления пищи.
Пример обозначения сигнализатора при заказе:
Тип сигнализаторов: стационарный, непрерывного действия, одноканальный, с диффузионной подачей контролируемой среды, с одним фиксированным порогом сигнализации.
Сигнализаторы загазованности СЗ-1Аi
Сигнализатор загазованности природным газом СЗ-1Аi служит для непрерывного автоматического контроля содержания углеводородного газа (природного – по ГОСТ 5542, или метана СН) в атмосфере помещений и оповещения световым и звуковым сигналами о появлении опасных концентраций газа.Предназначен для применения в жилых одно- и многоквартирных домах, дачах, коттеджах, во взрывобезопасных зонах других производственных, административных и коммунально-бытовых помещений, где газ используется для отопления и приготовления пищи.
Сигнализаторы могут применяться как в составе систем автоматического контроля загазованности типа САКЗ-МК®-1(2)-1Аi, так и самостоятельно.
Сигнализатор СЗ-1Аi способен управлять импульсным электромагнитным запорным клапаном типа КЗЭУГ-А и КЗЭУГ-Б, контролировать исправность электромагнита клапана и соединительного кабеля.
При отключении электропитания клапан останется открытым.
Сигнализатор способен автоматически определять наличие подключенных устройств (например, клапана или другого сигнализатора).

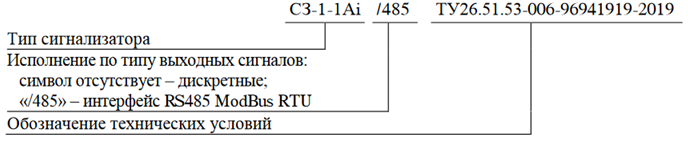

Пример обозначения сигнализатора при заказе:
Тип сигнализаторов: стационарный, непрерывного действия, одноканальный, с диффузионной подачей контролируемой среды, с одним фиксированным порогом сигнализации.
Сигнализаторы загазованности СЗ-1Е
Сигнализаторы загазованности природным газом СЗ-1Е предназначены для непрерывного автоматического контроля содержания углеводородного газа (природного по ГОСТ 5542 или метана) в воздухе котельных и других коммунально-бытовых и производственных помещений.
Сигнализаторы могут применяться как в составе систем автоматического контроля загазованности САКЗ-МК®-1Е, САКЗ-МК®-2Е, САКЗ-МК®-3Е, так и самостоятельно.
Сигнализаторы служат для оповещения персонала световыми и звуковыми сигналами при возникновении опасных концентраций контролируемого газа.
Сигнализатор (кроме СЗ-1ЕВ) способен контролировать состояние подключенного клапана (закрыт/открыт), а также исправность электромагнита клапана и соединительного кабеля.
Сигнализатор способен передавать информацию о своем состоянии и состоянии подключенного клапана (закрыт/открыт) другому устройству («ведущему») по интерфейсу RS-485 или радиоканалу на частоте 433 МГц (только СЗ-1ЕР).
Сигнализатор имеет входной разъем для подключения внешнего устройства: пожарного извещателя ИП212-45 или датчика с выходом типа «нормально закрытый сухой контакт».

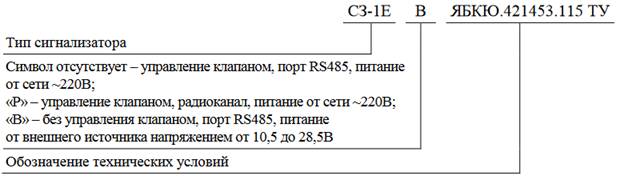

Пример обозначения сигнализатора при заказе:
Тип сигнализаторов: стационарный, непрерывного действия, одноканальный, с диффузионной подачей контролируемой среды, с двумя фиксированными порогами аварийной сигнализации (первый предупредительный, второй – аварийный).
Имеется возможность сконфигурировать сигнализатор на закрытие клапана по первому порогу сигнализации.
