Fotek

Твердотельные, или полупроводниковые реле предназначены для бесконтактной коммутации нагревательных элементов, ламп, сварочных и других агрегатов с рабочим напряжением от 24 до 480 В переменного или постоянного тока и может управляться постоянным или переменным напряжением. Твердотельные реле могут быть одно- или трехфазными, с фазным управлением или с коммутацией при переходе тока через ноль.

За счет бесконтактного переключения твердотельные реле имеют следующие преимущества перед электромеханическими:

• отсутствие искр и электрической дуги при коммутации;
• существенно меньший уровень электромагнитных помех;
• существенно больший ресурс и не требует профилактических работ в процессе эксплуатации;
• высокое быстродействие;
• имеет небольшие размеры и хорошую теплоотдачу.

Особенности:

• сопротивление изоляции: более 50 Мом при 500 В;
• электрическая прочность изоляции вход/выход: 2,5 кВ;
• маленькая мощность управления: 7,5 мА * 12 В;
• низкий уровень излучения электромагнитных помех, благодаря примененному методу коммутации при переходе тока через ноль;
• высокая перезагрузочная способность по току (10 Iном в течение 1-го периода) и по напряжению (с демпфирующей схемой).

Замечания по выбору твердотельных реле:

• Для безопасной и длительной эксплуатации реле, рабочий ток нагрузки не должен превышать 60% (при резистивной нагрузке) и 40% (при индуктивной нагрузке) от номинального тока реле.
• Обязательно устанавливайте реле на радиатор охлаждения, если корпус на плоскости установки реле нагревается свыше 80°C.
• Твердотельные реле не предназначены для пуска асинхронного двигателя. Однако они могут использоваться для этих целей при выполнении следующих условий:
  – должен быть обеспечен 6-10 кратный запас по току;
  – обязательно использование радиатора охлаждения (и, возможно, вентилятора).

Пример обозначения при заказе: SSR-40-D-A-H

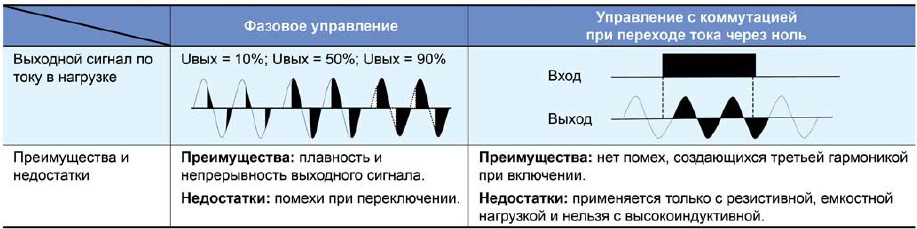

Варианты управления мощностью в нагрузке:

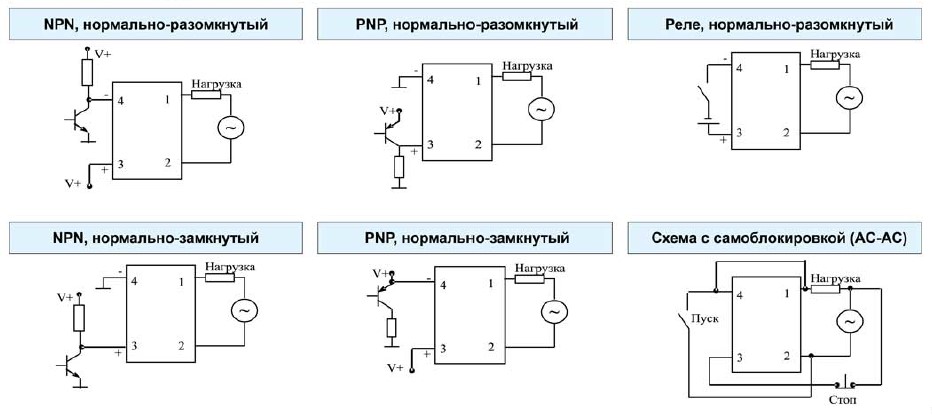

Примеры подключения:
